产品特性：
内置专业的各类螺纹评定标准，满足国际及国内用户需求·无需复杂的测针校准过程，极大提高效率

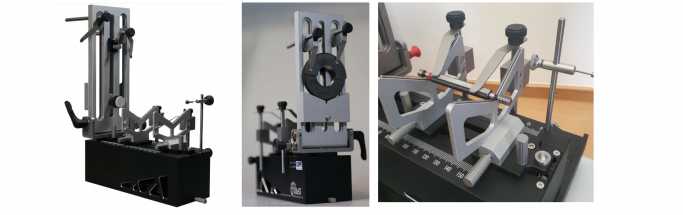

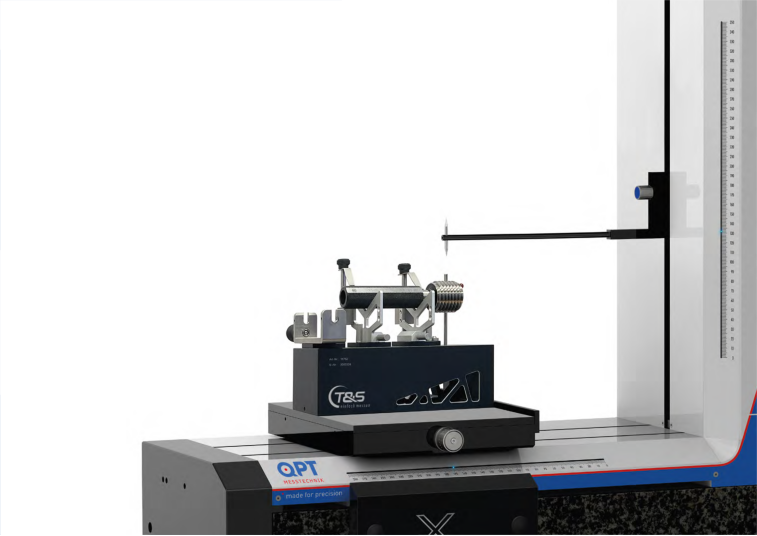

无需复杂的装卡，简易的操作流程 全程绝对测量，提高测量效率 ·灵活的机身设计满足螺纹规和螺纹产品的兼顾测量
0.1-3mm/s可调的测量速度，提高测量效率
可检测单头和多头螺纹的参数
Windows操作系统
稳健的机械本体
高品质花岗岩导轨，无需气源支持，减少维护成本
电动可调工作台自动寻找拐点 ·电机控制测量轴
恒定动态速度控制(不论轮廓倾斜与否，数据点之间的距离保持不变)
非接触增量光栅技术，使得温度对测量本体的影响可以忽略。
即使更换计算机，数据记录和控制也可以通过标准接口，来,保证未来的使用和独立性
独特的测量臂水平定位，允许在任何时间方便且安全地测量工件
与Win10/64和Win7/64兼容的软件

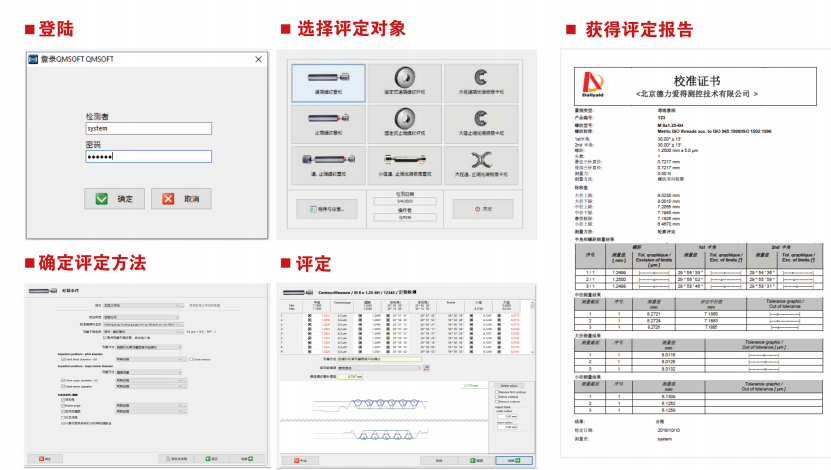

测量结果和报告可以导出：TXT,BMP,JPG,DXF,pdf,Q-DAS(可选)等格式

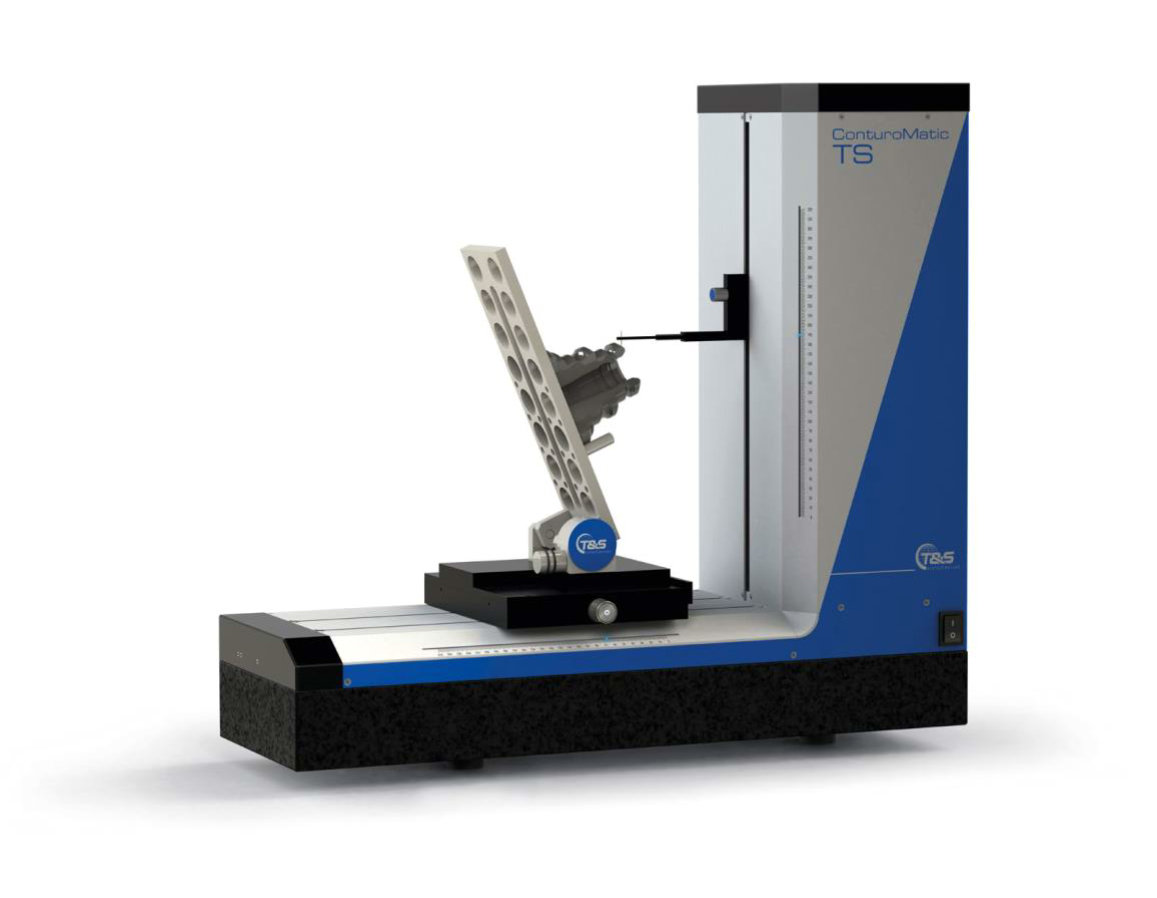

机型 | CV-120 | CV-300 | TS/GS | TS-X(HD)/GM-X | TS-XL | |
功能参数 | ||||||
X轴量程 | 120 mm | 300 mm | 300 mm | 350 mm | 360 mm | |
Z轴量程 | 30 mm | 100 mm | 375 mm | 280 mm | 550 mm | |
测量系统 | 数字 | 数字 | 光栅 | 光栅 | 光栅 | |
轮廓测量 | √ | √ | √ | √ | √ | |
双向轮廓测量 | - | - | ● | √ | √ | |
X轴向左测量 | - | - | √ | √ | √ | |
X轴扫描 | - | - | - | √ | √ | |
测量速度 | 0.03-1.75 mm/s | 0.1-0.3 mm/s | ||||
速度自动优化 | - | - | √ | √ | √ | |
数据处理 | 数字 | |||||
导轨 | 机械 | 气浮轴承 | ||||
分辨率 | 0.01 μm | 0.01 μm | 0.001 μm | 0.001 μm | 0.001 μm | |
工作台承重 | 30 Kg | 75 Kg | 35 Kg | 25 Kg(50 Kg HD) | 50/100 Kg | |
数据导出 | ● | ● | ● | ● | ● | |
电动Y工作台 | - | - | ● | ● | ● | |
圆柱螺纹评价 | - | - | ● | ● | ● | |
圆锥螺纹评价 | - | - | ● | ● | ● | |
X轴误差(μm) | ±(1.2+2Lx/25) | ±(1.0+Lx/25) | ±(0.75+Lx/100) | ±(0.5+Lx/100) | ±(0.5+Lx/100) | |
Z轴误差(μm) | ±(1.2+2Lz/25) | ±(1.2+Lz/25) | ±(0.75+Lz/100) | ±(0.5+Lz/100) | ±(0.5+Lz/100) | |
轮廓软件功能 | ||||||
轮廓评价 | √ | √ | √ | √ | √ | |
直径评价 | - | - | ● | √ | √ | |
数控自动测量 | √ | √ | √ | √ | √ | |
数控自动评价 | √ | √ | √ | √ | √ | |
粗糙度功能 | ||||||
粗糙度 | - | - | ● | √ | √ | |
Dominant Ripple | - | - | ● | ● | ● | |
Robust Gaussian | - | - | ● | ● | ● | |
量程（Z/X） | - | - | 1.0/300 mm | 350/280 mm | 550/360 mm | |
Ra范围 | - | - | ≥0.1 μm | ≥0.05 μm | ≥0.1 μm | |
Rz范围 | - | - | ≥1.0 μm | ≥0.5 μm | ≥0.8 μm | |
准确性 | - | - | 5% MW | 5% MW | 5% MW | |
测速 | - | - | 0.1 mm/s | 0.1-0.5 mm/s | ||
测力 | - | - | 7.5 mN | |||
备注 | √标配，●选配，-没有 | |||||
NW：标准值 | MW：测量值 | |||||
