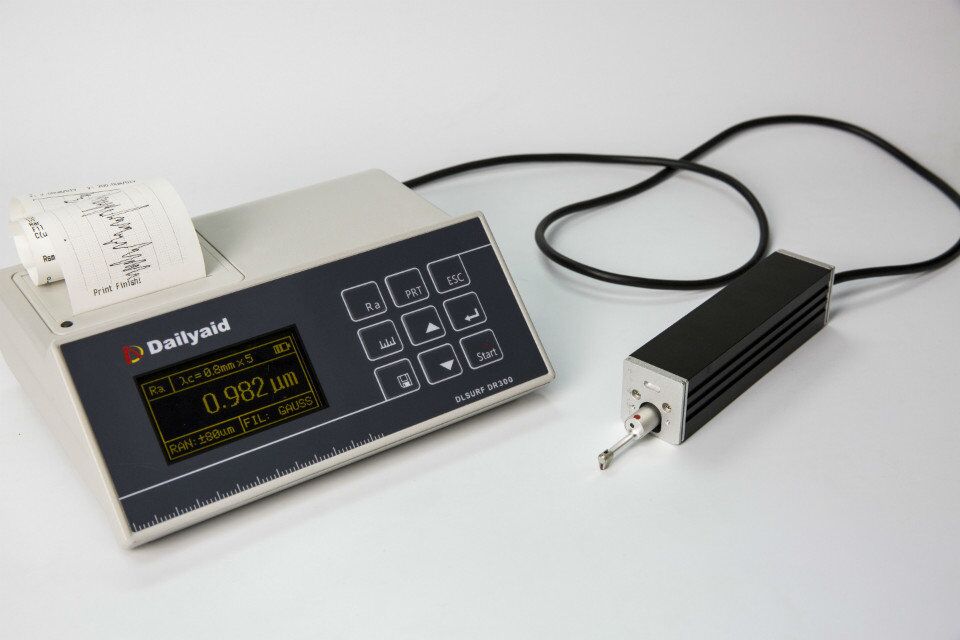

便携式粗糙度仪DR300

DR300表面粗糙度测量仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。测量参数符合国际标准并兼容美国、德国、日本、英国等国的标准。适用于车间检定站、实验室、计量室等环境的检测。

产品特点：

机电一体化设计，体积小，重量轻，使用方便；
采用 DSP 芯片进行控制和数据处理，速度快，功耗低；
大量程，多参数Ra,Rz,Rq,Rt。
高端机器增加Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rsm,Rku,Rmr 等参数；
128×64 OLED 点阵显示器，数字/图形显示；高亮无视角；
显示信息丰富、直观、可显示全部参数及图形；
兼容 ISO、DIN、ANSI、JIS 多个国家标准；
内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
有剩余电量指示图标，提示用户及时充电；
可显示充电过程指示，操作者可随时了解充电程度；
连续工作时间大于20 小时；
超大容量数据存储，可存储100 组原始数据及波形；
实时时钟设置及显示，方便数据记录及存储；
具有自动休眠、自动关机等节电功能；
可靠防电机走死电路及软件设计；
显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；
全金属壳体设计，坚固、小巧、便携、可靠性高；
中/英文语言选择；
可连接电脑和打印机；
可打印全部参数或打印用户设定的任意参数；
可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件；

技术数据
应用
附件
货运

想要了解更多产品信息，联系我们的客服人员　联系电话：400-878-8028

测量范围	Z轴(垂直)		160μm
	X轴(水平)		17.5mm（ 0.71 inch）
分辨率	Z轴（垂直）		0．01μm/±20μm
			0．02μm/±40μm
			0．04μm/±80μm
测量项目	参数		Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPc、Rk、Rpk、Rvk、Mr1、Mr2
	标准		ISO4287国际标准；ANSI B46.1美国标准； DIN4768德国标准；JIS B601日本标准
	图形		支承率曲线，粗糙度，原始轮廓，滤波波形
滤波器			RC,PC-RC,Gauss,D-P
取样长度(lr)			0.25,0.8,2.5mm
评定长度（ln）			Ln= lr×n n=1~5
传感器		测量原理	位移式差动电感
		触针	天然金刚石，90锥角，5μm针尖半径
		测力	<4mN
		导头	硬质合金，滑行方向半径40mm
		滑行速度	lr=0.25, Vt=0.135mm/s
			lr=0.8, Vt=0. 5mm/s
			lr=2. 5, Vt=1mm/s
			返回 Vt=1mm/s
示值精度			0.001μm
示值误差			不大于±10%
示值变动性			不大于6%
电源			内置锂离子充电电池，用DC5V,800mA充电器充电
主机尺寸			190×160×70mm
驱动器尺寸			125×31×29mm
重量			约500g
工作环境			温度：- 20℃ ~ 40℃ 湿度：< 90% RH
储存运输环境			温度：- 40℃ ~ 60℃ 湿度：< 90% RH
可选配件			曲面传感器、小孔传感器、深槽传感器、延长杆、转接杆、微型打印机、200mm测量平台、300mm大理石测量平台

1	粗糙度仪主机	1台
2	驱动器	1只
3	粗糙度传感器	1只
4	高度调节支架	1套
5	校准试块	1块
6	试块支架	1个
7	充电器	1个
8	USB通讯线	1条
9	使用说明书	1本
10	合格证	1张
11	保修卡	1张
12	仪器箱	1个
