圆柱度仪 MMQ400_形状测量设备_北京德力爱得测控技术有限公司

	MMQ 400-2 Z= 350 mm X= 180 mm	MMQ 400-2 Z= 500 mm X= 280 mm	MMQ 400-2 Z= 900 mm X= 280 mm
圆度偏差（µm+µm/mm 测量高度）*	0,01 + 0,00025	0,01 + 0,00025	0,01 + 0,00025
圆度偏差（µm+µm/mm 测量高度）**	0,02 + 0,0005	0,02 + 0,0005	0,02 + 0,0005
轴向跳动偏差（µm+µm/mm 测量半径）*	0,02 + 0,0001	0,02 + 0,0001	0,02 + 0,0001
轴向跳动偏差（µm+µm/mm 测量半径）**	0,04 + 0,0002	0,04 + 0,0002	0,04 + 0,0002
调心调平工作台	手动/自动	手动/自动	自动
工作台直径 (mm)	285	285	285
工作台负载，居中 (N)	600	600	400
速度 (rpm) 50 Hz / 60 Hz	0.2-15	0.2-15	0.2-15
测量路径，机动 (mm)，Z 轴	350	500	900
直线度偏差/100 mm 测量路径 (µm)**，Z 轴	0.15	0.15	0.15
直线度偏差/总测量路径 (µm)**，Z 轴	0.3	0.4	0.9
跟踪方向的平行度偏差 Z-/C-轴 (µm)	0.5	0.8	2
测量速度 (mm/s)，Z 轴	0,1-30	0,1-30	0,1-30
定位速度 (mm/s)，Z 轴	0,5 -100	0,5 -100	0,5 -100
测量路径，机动 (mm)，X 轴	180	280	280
直线度偏差 /av.100 mm 测量路径 (µm)**，Z 轴	0.4	0.5	0.5
直线度偏差/总测量路径 (µm)**，X 轴	0.8	1.5	1.5
垂直度 Y-/C-轴 (µm)	1	2	2
定位速度 (mm/s)，X 轴	0,5-30	0,5-30	0,5-30
测量速度 (mm/s)，X 轴	0,5-10	0,5-10	0,5-10

粗糙度测量
红宝石球状测头与粗糙度测头 PHT 6-350 之间的切换
使用 MarWin 评估软件进行活塞测试
利用 MarWin 进行轴扭转测试和分析
凸轮轮廓测试
利用轮廓数据进行杆到杆的变量分析
轮廓测量和评定
路径控制 (MCPC)
形状评定
震动速率分析
主圆度波纹度 (MBN 10455)

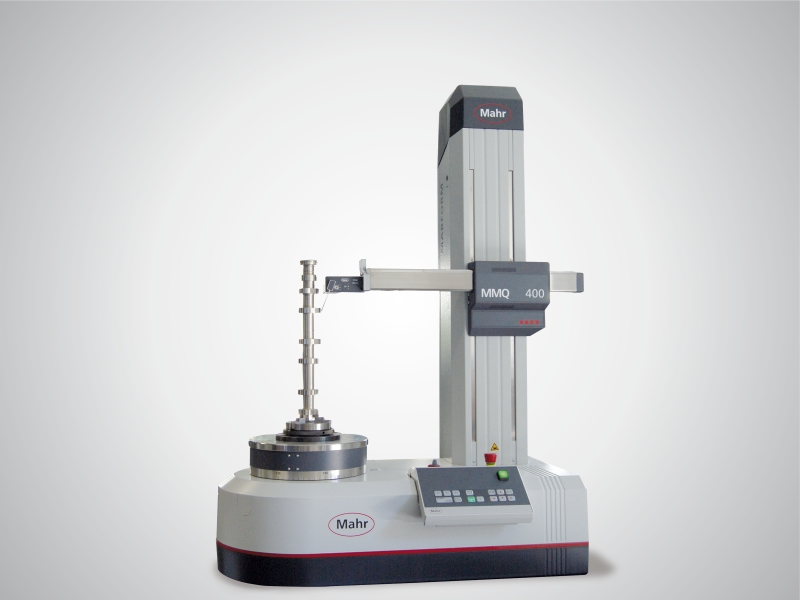

MarForm MMQ 400-2 有七种不同版本，可满足您的不同要求，是所有任务的理想选择：

配备机动或手动调心调平工作台，
垂直轴 (Z) 有 500 mm 或 900 mm 测量长度，水平轴 (X) 有 280 mm 测量长度，或
垂直轴 (Z) 有 350 mm 测量长度，水平轴 (X) 有 180 mm 测量长度
借助线性轴 X 和 Z 中的数字路径测量系统，可提供最佳的测量可重复性

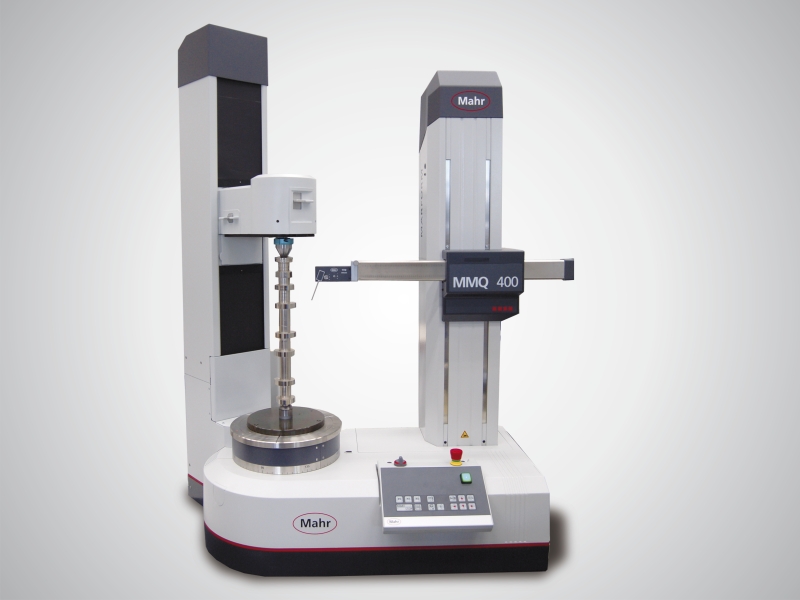

选配机动尾座

MarForm MMQ 400-2 提供带手动调心调平工作台的半自动测量站型号和配备机动调心调平工作台与 T7W 测头的全自动测量站型号，是无操作员干预对零件进行精密测量的理想选择。

T7W 测头有一个机动旋转轴，让您可以逐渐将测头移到任意接触位置。它可用于测量柱形表面和端面。另外，作为零位置测头，T7W 也可自动在内外尺寸测量或上下端面测量之间切换，无需操作员干预。无需操作员干预即可在复杂工件上完成全自动测量。T7W 测杆是可更换的。利用机动旋转轴您也可创建多点测杆#96 如带多个接触元素的测杆#96 让您能够在一次测量中切换多个探针球几何形状。

结合检查形位公差与监控粗糙度参数。利用 MarForm MMQ 400-2 在记录典型粗糙度参数，如 Ra 和 Rz 的同时对工件进行形状测试，无需更换测量站时重新固定工件。这是通过机动化、程序控制的红宝石球状测头与粗糙度测头 PHT 6-350 切换完成的。无需操作员干预，而且相关测头将自动从垂直触点移到水平位置。这是使用 T7W 形状测试仪的机动旋转轴完成的，该轴以 1° 的增量定位测头。
